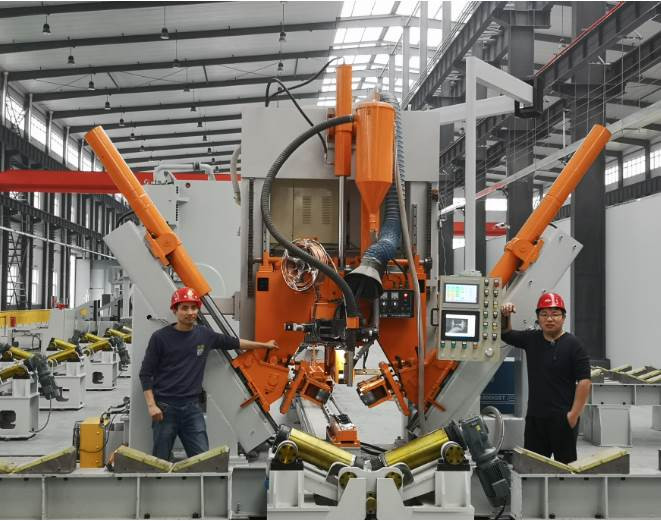

Diâmetro 60~600mm, comprimento 12000mm Máquina de soldadura por fechamento de postes de luz CNC

Máquina de soldar de pólo CNC,

Modelo: HM600/12000

Tipo de rolos:Especialmente concebido para um poste monopólio, um poste de mastro alto, um poste de comunicação 5G e um poste de luz de rua normal

• Intervalo de diâmetro:60~600mm, espessura:3~12mm, comprimento:12m
• Máquina padrão de soldagem de arco único de arco único submerso
• Área de aplicação: adequado para solda de fechamento automático longitudinal de poste de comprimento médio, como poste 5G, monopole, poste de mastro alto e poste de luz de rua normal

Características exclusivas

1. Ajuste automático CNC, sistema CNC, com a mudança do diâmetro do poste, ajuste automaticamente a pressão, ajuste automaticamente a posição do pé de pressionador,automaticamente combinar a velocidade de alimentação e posição, manter a costura de solda sempre no estado fechado, para assegurar a soldadura suave.
2. Com base na qualificação do processo anterior, após a soldagem, não há torção da soldadura do poste,e não há necessidade de pessoal para furar e torcer a haste na parte de trás da máquina para centrar a solda.
3. O poste motriz é controlado por conversão de frequência, com função de travagem elétrica para garantir a estabilidade da soldagem da cabeça e da cauda,Este sistema pode soldar o poste de pequena extremidade para o fundo da extremidade área completa e quase nenhum comprimento esquerdo fora da soldagemDeste modo, é reduzido o trabalho manual do próximo processo.
4. O número de rolos de fixação é de 3 conjuntos, a vantagem é reduzir a pressão do rolo para a superfície do poste, e reduzir o arranhão na superfície.pólo poligonal e pólo cônicoPode ser igual de diâmetro ou cônico.
5. O carrinho do tipo empurrando com motorizado função de retorno rápido, não precisa operador para empurrar manualmente e reduz a intensidade de trabalho dos operadores.
6. O carrinho traseiro com dispositivo de fixação pneumática, é simples e rápido em comparação com a fixação manual.
7. Função de soldadura por arco submerso
8. O lado de descarregamento é de tipo rolante, que é conveniente para carregamento e descarregamento, e é propício para realizar a automação de materiais a montante e a jusante.O carregamento e descarregamento pode ser no mesmo lado para fazer o operador evitar o movimento de longa distânciaO operador só precisa de trabalhar na posição da máquina anfitriã, o que reduz muito a intensidade de trabalho.
9. O sistema de sincronização de pressão de óleo e controlo desenvolvido por ele reduz os requisitos para o poste, tornando o poste após a soldagem mais arredondado e menos deformado.
10. Operador: 1 pessoa.
11. Estaca de descarregamento de rolos,5 conjuntos (apto para um poste de 12,14 m)
12. De acordo com a disposição da oficina do comprador, podem ser fornecidas máquinas com diferentes direcções de trabalho
13. Para os requisitos especiais dos clientes, a máquina pode ser especialmente projetado e fabricado para atender diferentes pólos em todo o mundo
14. Através da câmara instalada na cabeça da máquina, a costura de soldagem é refletida no ecrã do painel de comando principal, tornando o rastreamento da costura de soldagem simples e fácil,e reduzindo a intensidade de trabalho do operador para monitoramento da solda.
15. Elementos facultativos:

15.1Opcional: sistema de dados de produção em rede

Função 1: pode fornecer dados de produção ao pessoal de gestão da produção: potência no tempo, tempo de soldagem, tempo de não soldagem, quantidade de produção, etc.

Função 2: atualizar oportunamente o software para obter os melhores e mais recentes dados de software e experiência, que podem ajudar os clientes no diagnóstico remoto de falhas e no ajuste remoto de parâmetros.É conveniente para os clientes retomar rapidamente a produção

15.2

Sistema de carregamento e descarregamento de postes de luz de rua: No lado esquerdo da máquina, há um rack de armazenamento, que pode armazenar 10 ~ 20 postes (o número varia de acordo com o tamanho dos postes).Após a soldagem ser concluída, aperte o botão, e o poste de luz da rua será descarregado para descarregar na prateleira de armazenamento que está no lado direito da máquina,Pode armazenar 20 postes (o número varia de acordo com o tamanho dos postes)

Opcional:Sistema de carregamento e descarregamento de postes de luz de rua: No lado esquerdo da máquina, há um rack de armazenamento, que pode armazenar 20 ~ 30 postes (o número varia de acordo com o tamanho dos postes).Após a soldagem ser concluída, aperte o botão, e o poste de luz da rua será descarregado para descarregar na prateleira de armazenamento que está no lado direito da máquina,Pode armazenar 20 postes (o número varia de acordo com o tamanho dos postes)Não é necessário nenhum guindaste aéreo de cada poste de carregamento a descarregamento.

15.3Indução para minimizar o efeito banana causado pela soldagem do dispositivo que reduzirá o efeito banana para máquina de soldagem Máquina de aquecimento por indução de alta frequênciaincluindo o corpo da máquina de aquecimento e a bobina de aquecimento por indução

15.4O inversor utiliza gabinete elétrico com camada de isolamento térmico e ar condicionado com gabinete elétrico industrial (2 gabinetes)

15.5Peças sobressalentes, de acordo com a lista

A máquina é constituída pelas seguintes partes:

• Tabela de trabalho longa para transporte de carrinhos
• Quadro principal do pórtico
• Sistema de tração do carrinho
• Estaca de descarregamento de rolos,5 conjuntos (apto para um poste de 12,14 m)
• Partes hidráulicas de fixação (incluindo rolos de fixação, adequados para postes de tamanho médio)
• Sistema de soldadura por arco submerso, com sistema de alimentação de fios
• Sistema de recuperação de fluxo
• Sistema hidráulico
• Sistema de controlo
• Câmara, sistema de monitorização da costura de soldadura
• Rolante de fixação, de acordo com os requisitos dos postes do cliente.

Com 1 conjunto adequado para monopólio de mastro alto, molde de poste 5G.

Com: 1 conjunto adequado para postes normais de iluminação de rua,diâmetro mínimo de 60 mm ((postes redondos e postes cônicos)

com: 1 conjunto adequado para postes normais de iluminação de rua, com um diâmetro mínimo de 60 mm (postos octogonais)

Opcional: Conjunto de dispositivos de fixação traseira adequados para postes normais de iluminação de rua (inclui uma pequena ferramenta, adequada para postes de comprimento muito curto, como braço de 1 ~ 2 metros de comprimento)
